Dredger de aspiración de corte de alto rendimiento
, Dredger de aspiración de corte de dragado de precisión

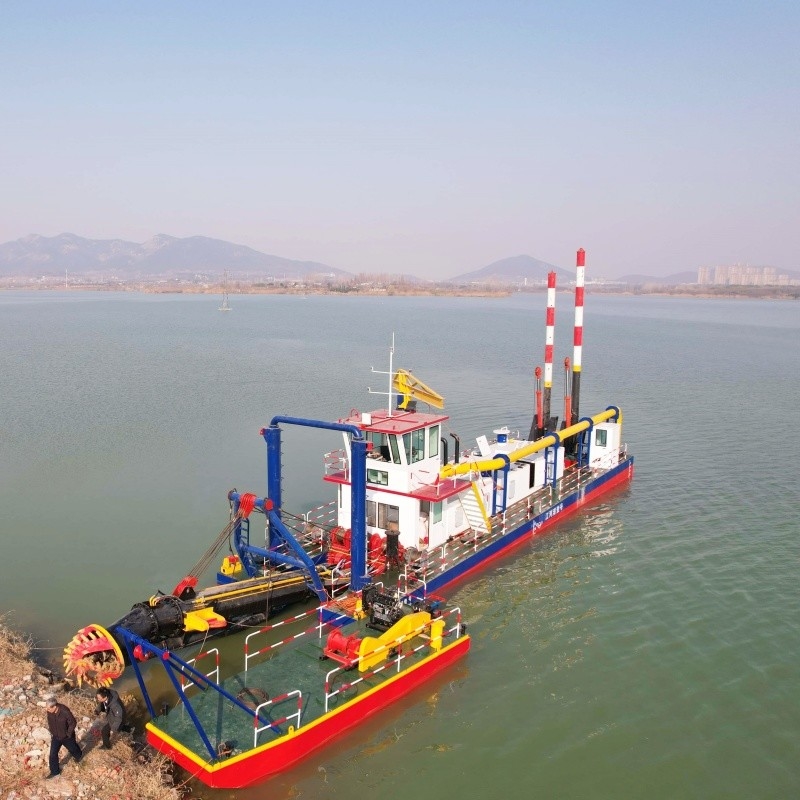

Dredger de succión de corte de alto rendimiento para operaciones de dragado de precisión
Descripción del producto
La draga de succión de corte es un buque de dragado común y ampliamente utilizado.
auger para aflojar el suelo en el lecho del río o el fondo marino, mezclarlo con agua para formar barro, y luego aspirarlo en el cuerpo de la bomba
A través del tubo de succión de barro, y transportar el barro a la zona de descarga de barro a través del tubo de descarga de barro.
Desde un punto de vista estructural, el dragado de succión de cortador está compuesto principalmente por el casco, el sistema de auge, el sistema de succión de barro,
El casco proporciona al entiredredger un sistema de funcionamiento que permite a los buques de buceo de los Estados miembros utilizar el sistema de descarga de barro, el sistema de posicionamiento y desplazamiento, etc.
La plataforma y el soporte de flotabilidad para garantizar la estabilidad cuando se opera en la superficie del agua.
el extremo delantero de la tubería de succión de barro, y la auger giratoria de alta velocidad se utiliza para cortar y agitar el suelo inferior para
Hay varios tipos de cortadores, como los cortadores ordinarios para suelos blandos y los cortadores equipados con
El sistema de succión de barro consiste en un tubo de succión de barro y una bomba de barro.
la potente bomba de barro genera succión para chupar el barro suelto a través del tubo de succión de barro; el sistema de descarga de barro
incluye un tubo de descarga de barro y el equipo de conexión correspondiente, que es responsable del transporte del barro aspirado a
La longitud del tubo de descarga de lodo se puede ajustar y empalmar
El sistema de posicionamiento y desplazamiento asegura que la draga pueda fijar con precisión el
su posición durante la operación y su movimiento de acuerdo con la trayectoria de dragado predeterminada.
Los métodos comunes incluyen el posicionamiento de pilas de acero, el posicionamiento de cables de anclaje y el posicionamiento de tres cables.
Parámetros del producto
|
YSCSD650 26 pulgadas sólidascapacidad1400 Cbm/hel sistema hidráulicoexcavadora de succión de cortador
|
|
Especificaciones técnicas
|
|
Flujo de agua
|
7,000 m3/h
|
|
Capacidad sólida
|
Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos.
|
|
Profundidad máxima de dragado 45°
|
18 metros
|
|
Distancia de descarga
|
1,800 m
|
|
El número de personas
|
50 metros
|
|
Dredger después del montaje
|
50*11*3,2 m Duración* ancho* profundidad
|
|
Estructura del dragado
|
Tipo de desmontaje y puede montarse en el lugar de trabajo
|
|
Proyecto medio
|
2 metros
|
|
Diámetro del tubo de descarga
|
650 mm/26 pulgadas
|
|
El motor principal
|
2Motor Cummins de 685 kw
|
|
Velocidad de rotación
|
1800 r/min
|
|
Potencia del motor auxiliar
|
970 kw El motor de Cummins
|
|
El generador
|
50 kw
|
|
Potencia del cortador hidráulico
|
660 El peso
|
|
Potencia total
|
3705 kw
|
|
El principalEquipo en el dragado:
¢Cazador y sistema de conducción
¢ Marco de la cabeza del cortador
¢Marco de la escalera A
¢lifting winch para tubería de aspiración de arena
¢Vínculos de cruce a derecha e izquierda
Sala de operaciones
¢Pumpa de dragado
¢Granas de cubierta
Caixa de engranajes del dragado bombas
¢Motor diesel principal y motor diesel auxiliar con aceite
¢Generador y equipo auxiliar
Posicionamiento y accesorios
|
Proceso de operación
Antes del dragado, la zona de construcción debe ser estudiada en detalle, incluida la medición de la profundidad del agua, la topografía y la
En el caso de las plantas de cultivo, se debe tener en cuenta las condiciones del suelo, y se debe formular un plan de construcción razonable basado en los resultados de la encuesta.
La excavación de la zona de construcción se realiza en el lugar de construcción, y el buque se fija con precisión en la posición de partida a través de un
el sistema de posicionamiento y desplazamiento: se arranca el sistema de auge, se ajusta la velocidad del auge y la profundidad de corte, y
Al mismo tiempo, la bomba de barro se enciende para generar succión para chupar el barro suelto
El proceso de extracción de lodo se realiza a través del tubo de succión de lodo y se transporta a la zona de descarga de lodo a través del tubo de descarga de lodo.
En este proceso, es necesario prestar mucha atención a los parámetros de funcionamiento de varios equipos, como el par del
La presión y el flujo de la bomba de barro, etc., y ajustar los parámetros de construcción en el tiempo de acuerdo con el actual
A medida que avanza el trabajo de dragado, la dragada se mueve gradualmente de acuerdo con la trayectoria de dragado predeterminada.
a través del sistema de posicionamiento y desplazamiento para completar la operación de dragado de toda la zona de construcción.
Fotografías detalladas
Áreas de aplicación
Dredado de ríos y lagos interiores: puede limpiar eficazmente el lodo de los ríos y lagos interiores, mejorar la capacidad de navegación
En el caso de los ríos, la reducción de las emisiones de gases de efecto invernadero, la mejora de las condiciones de flujo de agua y la prevención de inundaciones causadas por el sedimentado de los ríos.
En algunos proyectos de ciudades, la draga de succión de corte puede eliminar con precisión el limo acumulado en el lecho del río durante muchos años,
El objetivo es restablecer la sección de agua normal del río y mejorar el entorno ecológico alrededor del río interior.
Dredado en puertos costeros: Se utiliza para mantener y ampliar el canal del puerto para garantizar que los buques grandes puedan entrar y salir del puerto
El desarrollo del comercio internacional ha hecho que el volumen de tráfico portuario siga aumentando y que las necesidades de transporte portuario aumenten.
La excavadora de succión de cortador satisface las necesidades de navegación de los grandes buques.
El objetivo es mejorar la eficiencia operativa del puerto profundizando y ampliando el canal.
Recuperación de tierras:En las zonas costeras, la draga de succión de corte se utiliza para excavar el limo del fondo marino y transportarlo a la zona designada.
El uso de la tierra en las zonas urbanas es un factor importante para el crecimiento de las zonas urbanas.
El desarrollo en zonas con recursos limitados de tierra, como algunas ciudades costeras, y puede utilizarse para construir un desarrollo industrial.
Las zonas de pesca, las instalaciones portuarias de apoyo, los centros turísticos costeros, etc.
Excavación especial de estratos rocosos (cuando estén equipados con equipos de auge de alta potencia): En circunstancias especiales, cuando
un equipo de auger de alta potencia está instalado en la dragada de succión del cortador, se pueden excavar estratos de roca como basalto y piedra caliza
Esto tiene un valor de aplicación importante en algunos proyectos de excavación de pequeños estratos rocosos, o en zonas con estrictas condiciones de contaminación.
requisitos sobre el entorno de construcción y cuando no estén permitidas las operaciones de voladura.
Perfil de la empresa
Shandong yongsheng dredging machinery Co., LTD. está ubicada en la calle Huanglou, ciudad de Qingzhou, Shandong
Provincia de China.Tiene 2 bases de producción, una superficie total cercana a 2000m2, y más de 20 años de fabricación
experiencia en el área de aguaEs un proveedor profesional de equipos de protección integrados con I+D,
Consultoría, fabricación y servicio postventa.Yongsheng ahora ha obtenido Certificación: ISO9001.
