Resaltar:
Excavadora de arena de dragado eficiente
, Excavadora de arena de aspiración por chorro
, Excavadora de arena de 200 mm

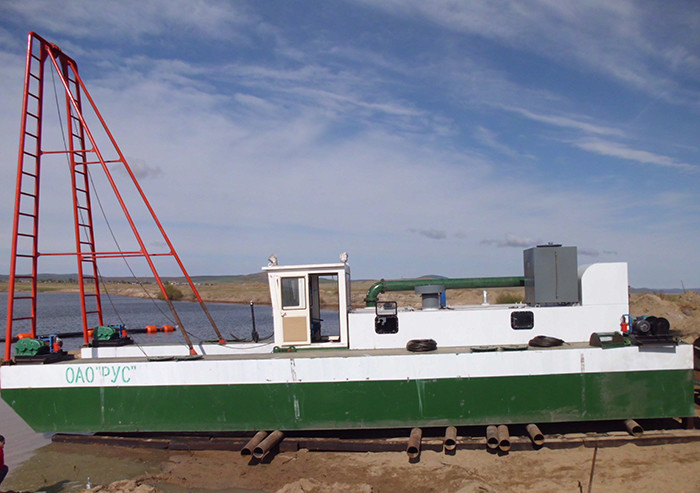

Dredger de aspiración a chorro YSJSD200 para un dragado eficienteDescripción del producto
Barco de bombeo de arena de succión a chorro, también conocido como barco de bombeo de arena de succión de impacto, es un tipo de equipo de operación de agua
que utiliza alto-chorro de agua de presión para impactar el sedimento del lecho del río, y luego utiliza la succión de vacío para chupar el barro y el transporte
Es el objetivo de la ubicación.ampliamente utilizado en el dragado de ríos, la eliminación de lodos portuarios, la recuperación de tierras, la extracción de arena y otros campos,
con las características de una alta eficiencia,flexibilidad y bajo coste de inversión.
Principio de trabajo
Sistema de succión: el casco está equipado con una bomba centrífuga de alta potencia para formar un vacío en la tubería, y la mezcla
El agua y el limo (lodo) se absorben a través de la cabeza de succión o la aguja.
Dispositivo de auger (componente clave): El auger giratorio corta y agita el sedimento en el lecho del río o el fondo del mar para hacerlo
Suspendido para una fácil succión.
Sistema de transporte: el barro se bombea hacia el área de descarga de barro (como el área de recuperación o el transporte de barro)
El sistema de descarga de agua de los buques (como el de los buques) pasa por el oleoducto, y algunos diseños pueden descargarse directamente a la costa.
Parámetros del producto
|
Modelo
|
Capacidad
|
Flujo de agua
|
Profundidad de dragado
|
Distancia de descarga
|
Motor principal
|
Motor auxiliar
|
Consumo de combustible
|
Dimensión ((L*W*H)
|
|
Se aplicará el procedimiento siguiente:
|
40 a 50 m3/h
|
250 m3/h
|
6 metros
|
500 metros
|
120 kW
|
/
|
18 litros por hora
|
10*3,8*1
|
|
El número de unidades de producción
|
80 a 100 m3/h
|
500 m3/h
|
8 metros
|
500 metros
|
176KW
|
60 kW
|
40 litros por hora
|
14*4,5*1,2 m
|
|
El número de unidades de producción
|
150 a 180 m3/h
|
900 m3/h
|
10 metros
|
800 metros
|
294KW
|
88KW
|
60 litros por hora
|
17*5*1,2 m
|
|
YSJSD300
|
200 a 250 m3/h
|
Las medidas de seguridad se aplican a los vehículos de motor.
|
10 metros
|
1000 metros
|
456 kW
|
110 kW
|
80 litros por hora
|
20*6*1,5 m
|
|
Las condiciones de los requisitos de seguridad de los vehículos
|
300 a 400 m3/h
|
2000 m3/h
|
12 metros
|
1500 metros
|
735 kW
|
220 kW
|
120 litros por hora
|
24*6,6*1,6m
|
|
YSJSD400
|
400 a 500 m3/h
|
2600 m3/h
|
14 metros
|
1500 metros
|
882 kW
|
330KW
|
150 litros por hora
|
24*7,2*1,8 m
|
|
Las condiciones de los requisitos de seguridad de los equipos de ensayo
|
Entre 500 y 600 m3/h
|
Con un volumen de energía de 300 m3/h
|
14 metros
|
1500 metros
|
1103 kW
|
406 kW
|
200 litros por hora
|
26*7,6*2m
|
|
Se trata de un sistema de control de las emisiones de CO2
|
600 a 700 m3/h
|
3800 m3/h
|
14 metros
|
1500 metros
|
1250 kW
|
456 kW
|
El contenido de nitrato de sodio
|
26*7,6*2m
|
Los parámetros técnicos anteriores son sólo de referencia,la configuración específica del dispositivo depende de las condiciones de cada dispositivo.
Los requisitos técnicos y de los clientes.
Principales componentes estructurales
Plataforma del casco:
Estructura de acero o de pontón, que proporciona una plataforma de trabajo estable, equipada con sistema de alimentación, sala de control y almacenamiento
- ¿Dónde está la cabina?
Unidad de bomba de agua de alta presión:
Proporciona una fuente de agua de alta presión necesaria para el flujo en chorro, y la presión generalmente puede alcanzar 0,5-2,5 MPa.
Sistema de bombeo de arena:
Bomba centrífuga de alta potencia, responsable de la succión y el transporte de barro.
Línea de transporte de arena:
Tubo de caucho o acero resistente al desgaste, cuya longitud puede ampliarse hasta varios kilómetros según la demanda.
Sistema de control:
Consola de control automática, ajusta la presión del chorro, la velocidad de bombeo de arena y el posicionamiento del barco.
