Draga de succión a chorro para la extracción de arena
, Draga de succión a chorro de 8 pulgadas
, Draga de 8 pulgadas para la extracción de arena

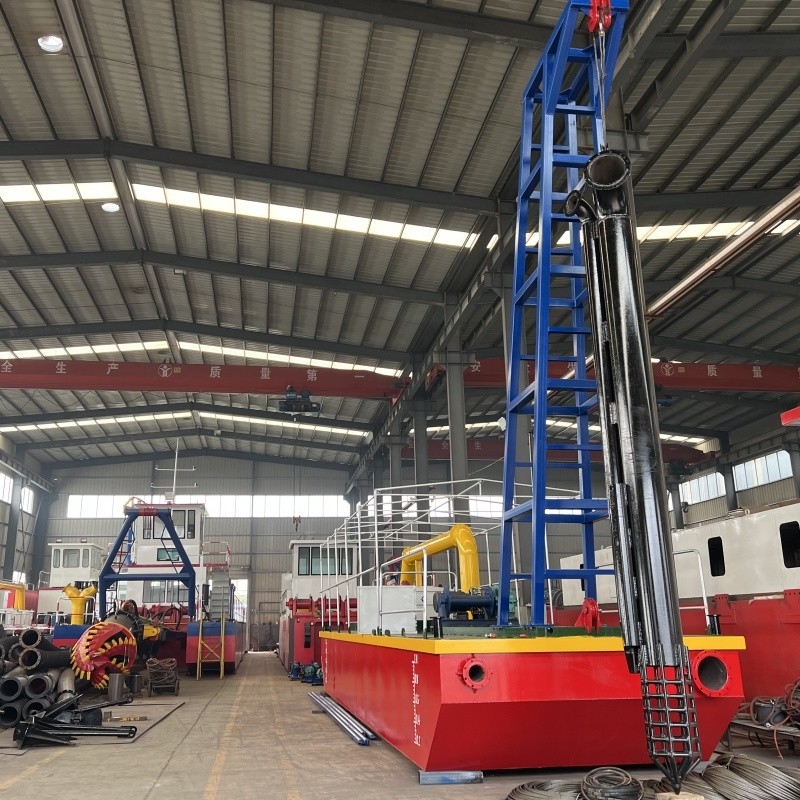

Excavadora de aspiración a reacción de 8 pulgadas para la minería de arena
Descripción del producto
Una dragadora de succión a chorro (JSD) es un tipo especializado de buque de dragado diseñado para una eficiencia y rentabilidadeliminación de
Los materiales sueltos y no cohesivos como la arena, el limo y la grava de los ambientes submarinos.otras dragas que
Las excavadoras de aspiración a chorro utilizan agua de alta presión.chorros para fluidificar el material del fondo marino,
Este método es particularmente útil para la extracción de agua y para la extracción de agua.eficaces en ambientes donde el material es blando
y fácilmente desplazado.
Parámetros del producto
|
Modelo
|
Capacidad
|
Flujo de agua
|
Profundidad de dragado
|
Distancia de descarga
|
Motor principal
|
Motor auxiliar
|
Consumo de combustible
|
Dimensión ((L*W*H)
|
|
Se aplicará el procedimiento siguiente:
|
40 a 50 m3/h
|
250 m3/h
|
6 metros
|
500 metros
|
120 kW
|
/
|
18 litros por hora
|
10*3,8*1
|
|
El número de unidades de producción
|
80 a 100 m3/h
|
500 m3/h
|
8 metros
|
500 metros
|
176KW
|
60 kW
|
40 litros por hora
|
14*4,5*1,2 m
|
|
El número de unidades de producción
|
150 a 180 m3/h
|
900 m3/h
|
10 metros
|
800 metros
|
294KW
|
88KW
|
60 litros por hora
|
17*5*1,2 m
|
|
YSJSD300
|
200 a 250 m3/h
|
Las medidas de seguridad se aplican a los vehículos de motor.
|
10 metros
|
1000 metros
|
456 kW
|
110 kW
|
80 litros por hora
|
20*6*1,5 m
|
|
Las condiciones de los requisitos de seguridad de los vehículos
|
300 a 400 m3/h
|
2000 m3/h
|
12 metros
|
1500 metros
|
735 kW
|
220 kW
|
120 litros por hora
|
24*6,6*1,6m
|
|
YSJSD400
|
400 a 500 m3/h
|
2600 m3/h
|
14 metros
|
1500 metros
|
882 kW
|
330KW
|
150 litros por hora
|
24*7,2*1,8 m
|
|
Las condiciones de los requisitos de seguridad de los equipos de ensayo
|
Entre 500 y 600 m3/h
|
Con un volumen de energía de 300 m3/h
|
14 metros
|
1500 metros
|
1103 kW
|
406 kW
|
200 litros por hora
|
26*7,6*2m
|
|
Se trata de un sistema de control de las emisiones de CO2
|
600 a 700 m3/h
|
3800 m3/h
|
14 metros
|
1500 metros
|
1250 kW
|
456 kW
|
El contenido de nitrato de sodio
|
26*7,6*2m
|
Los parámetros técnicos anteriores son sólo de referencia,la configuración específica del dispositivo depende de las condiciones de cada dispositivo.
Los requisitos técnicos y de los clientes.
Diseño y componentes
La dragadora de aspiración a chorro está compuesta por varios componentes clave que permiten su proceso de dragado único:
Jatos de agua de alta presión: La característica central de un JSD es su sistema de chorros de agua de alta presión.
Las capas de agua se colocan cerca de la entrada de succión y se utilizan para aflojar y fluidizar el material del fondo marino.
el sedimento, convirtiéndolo en un estiércol que puede ser fácilmente aspirado.
Tubo de succión y entrada: La tubería de succión está conectada a una bomba de dragado y es responsable de extraer el fluido
La entrada se coloca cerca de los chorros de agua para garantizar una absorción eficiente del material.
Bomba de dragado: La bomba de dragado crea el vacío necesario para aspirar el estiércol a través del tubo de succión.
descarga el material a través de una tubería a un lugar designado, como una zona de eliminación o un sitio de recuperación.
Línea de descarga: La tubería de descarga transporta el material dragado desde la bomba de dragado hasta el lugar deseado.
La longitud y el diámetro de la tubería dependen de los requisitos específicos del proyecto.
Sistema de posicionamiento: Las dragas de aspiración a chorro suelen estar equipadas con palos o anclajes para estabilizar el buque durante el
Algunos modelos también pueden utilizar sistemas de posicionamiento dinámico (DPS) para una mayor precisión y flexibilidad.
Sistemas de control: Los JSD modernos están equipados con sistemas de control avanzados que permiten a los operadores controlar y ajustar
la presión del chorro de agua, el caudal de succión y la velocidad de descarga. Esto garantiza un rendimiento y una eficiencia óptimos.
Operación
El funcionamiento de una dragadora de succión por chorro comienza con el posicionamiento del buque en el sitio de dragado.
Los chorros de agua de alta presión se activan y el material del fondo del mar se fluidiza.
El material es transportado a una tubería de descarga designada.
el lugar donde se deposita.
La simplicidad del diseño del JSD permite un funcionamiento continuo, lo que lo hace altamente eficiente para proyectos que involucran grandes
La ausencia de componentes mecánicos de corte también reduce el desgaste, reduciendo el volumen de material suelto.
los costes de mantenimiento.
