Draga de succión con cortador hidráulico de 20 pulgadas con una profundidad de dragado de 15 m
Descripción del producto
La draga de succión con cortador es un buque de excavación subacuática eficiente y continuo, ampliamente utilizado en canales portuarios
dragado, recuperación de tierras, gestión de ríos y lagos, mantenimiento costero y otros proyectos. Su característica principal
es romper el suelo subacuático con una barrena giratoria, y luego usar la presión negativa generada por la bomba de lodo
para transportar la mezcla de lodo al área designada a través de una tubería.
Parámetros del producto
|
YSCSD500 sólidocapacidad900 m³/h hidráulicodraga de succión con cortador
|
|
Especificaciones técnicas
|
|
Flujo de agua
|
4.800 m³/h
|
|
Capacidad de sólidos
|
900 m³/h
|
|
Profundidad máxima de dragado 45°
|
15 m
|
|
Distancia de descarga
|
1.600 m
|
|
LOA
|
47 m
|
|
Draga después del montaje
|
47*8.8*2.5m Longitud* ancho* profundidad
|
|
Estructura de la draga
|
Tipo desmontable y se puede montar en el sitio de trabajo
|
|
Calado medio
|
1.6 m
|
|
Diámetro de la tubería de descarga
|
500 mm/20 pulgadas
|
|
Motor principal
|
Motor Cummins de 1.193 kw
|
|
Velocidad de rotación
|
1800 r/min
|
|
Potencia del motor auxiliar
|
425 kw Motor Cummins
|
|
Generador
|
30 kw
|
|
Potencia del cortador hidráulico
|
220 kw
|
|
Potencia total
|
1.648 kw
|
Flujo de trabajo
Posicionamiento:Utilice anclajes, pilotes o sistemas DP para posicionar con precisión el barco en el punto de partida de
excavación.
Bajada del puente:Baje el puente con el cabezal de la barrena y la tubería de succión de lodo hasta el subsuelo
excavaciónsuperficie.
Arranque la barrena y la bomba de lodo: La barrena gira para romper la capa de suelo, y la bomba de lodo funciona al
mismo tiempopara generar succión.
Succión de lodo: El suelo roto y aflojado por la barrena se mezcla con agua para formar lodo y se succiona
en latubería de succión de lodo.

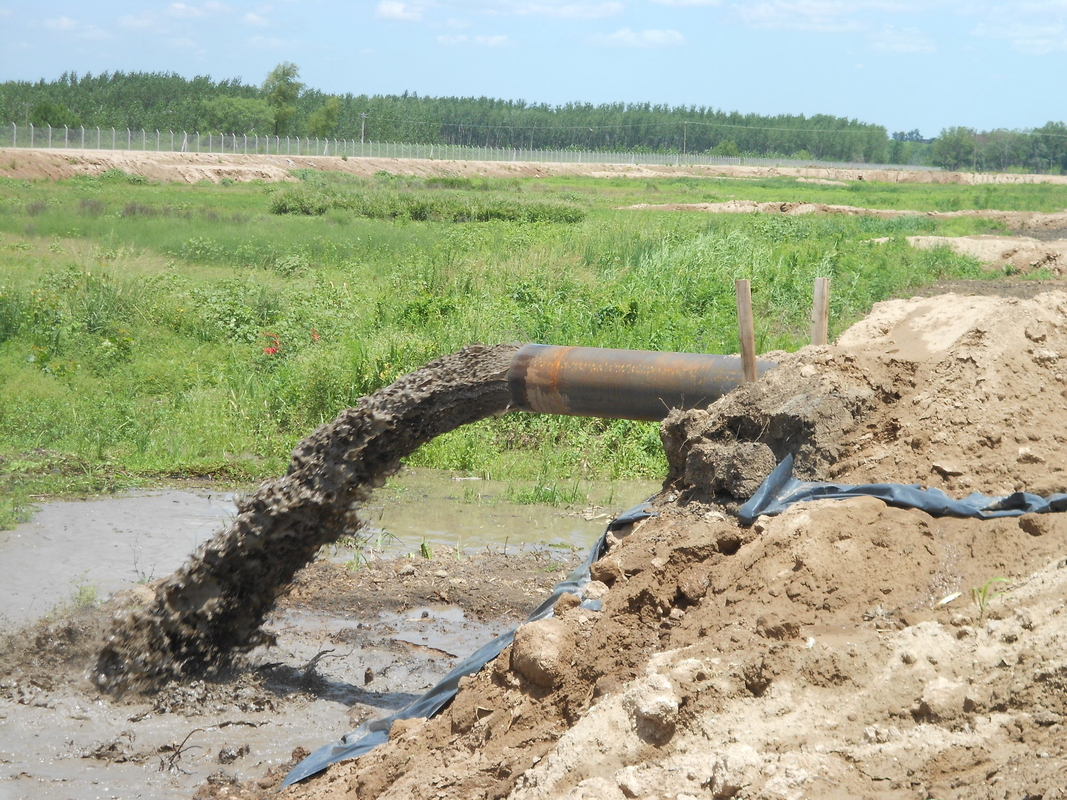

Transporte de lodo:La bomba de lodo presuriza el lodo succionado y lo transporta al área designada
a través de latubería de descarga de lodo (como la formación de tierra en el área de relleno, o la descarga en el agua profunda
área de vertido de lodo).
Excavación móvil:Al retraer y soltar el cable del ancla (sistema de anclaje) o balancear el puente
(sistema de posicionamiento de pilotes), el casco o el cabezal de excavación se mueve a lo largo de la trayectoria predeterminada (como en forma de abanico,
líneas paralelas) para llevar a caboexcavación continua y en forma de franja.
Elevación del puente:Cuando se excava un área o necesita ser transferida, se levanta el puente.
Características técnicas
Operación eficiente y continua:La draga de succión con cortador puede trabajar las 24 horas del día, y su eficiencia
es mucho mayor que la de las dragas de cuchara o de cadena.
Adaptación a geología compleja: Al reemplazar el cabezal de la barrena, puede hacer frente a capas de suelo de diferente dureza
e incluso romper rocas.
Protección ambiental:Puede controlar la propagación del lodo y reducir el impacto en la ecología acuática.
Alto grado de automatización: Los barcos modernos están equipados con sistemas de control inteligentes para monitorear el dragado
profundidad, concentración y otros parámetros en tiempo real.
Perfil de la empresa
Shandong yongsheng dredging machinery Co.,LTD. está ubicada en la calle Huanglou, ciudad de Qingzhou, Shandong
Provincia, China. Tiene 2 bases de producción, un área total cercana a los 2000 m2, y más de 20 años de experiencia en la fabricación
experiencia en equipos de protección ambiental en áreas acuáticas. Es un proveedor profesional integrado con
I+D, consultoría, fabricación y servicio postventa. Yongsheng ahora ha obtenido certificación: ISO9001.
